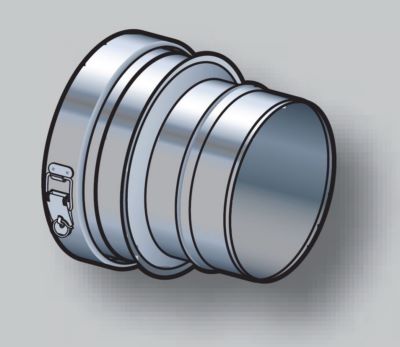

La réduction de carneau (réf. RC…SLCD…) assure la jonction entre deux conduits simple paroi CONDENSOR de diamètres différents.
Le conduit simple paroi polycombustible est adapté à l’évacuation des produits de combustion de tous types de chaudières jusqu’à 450°C ou en ventilation haute. Cette gamme peut être installée à l’intérieur comme à l’extérieur des bâtiments collectifs ou en applications industrielles.
> La gamme CONDENSOR est fabriquée en inox et soudée en continu au laser.
> L’étanchéité parfaite à la pression (Pression < 200 Pa) et à la condensation est assurée par un joint silicone à lèvres (Température < 200°C).
> Dans le cas de carneaux spécifiques, Poujoulat réalise en express les pièces permettant de réaliser les installations particulières.
> Un dépassement en toiture de 3 mètres est possible sans ajout de fourniture.
SPÉCIAL CONDENSATION ET INSTALLATION B22P/B23P
CONSEILS DE POSE TUBAGE
1. Veiller à ce que le conduit soit supporté au moins tous les 10 m.
2. Un collier de guidage (CEG) peut être utilisé lors du montage et permet de supporter le conduit à sa base ou d’effectuer la reprise de charge intermédiaire nécessaire tous les 10 m à l’intérieur d’un tubage.
3. Les câbles sont fixés définitivement au collier de fixation haute (CTF jusqu’à 10 m de conduit) ou au collier à suspendre (CAS pour des hauteurs supérieures à 10 m).
4. Ces pièces seront fixées en appui sur la cheminée existante.
Dans le cas d’installation raccordée sur des chaudières à condensation et/ou de type B22P/B23P, les éléments de la gamme CONDENSOR sont parfaitement étanches à la condensation et à la pression, grâce à un joint à lèvres en silicone.
Ils sont directement positionnés à chaque emboîtement lors de l’assemblage des éléments.
Les joints sont montés en usine du diamètre 350 à 600. Ils sont livrés de façon optionnelle pour les autres diamètres.
Température des fumées < à 160 °C (résistance maximale : 200°C)
Rappel : le DTU 24.1 impose une pente descendante de 3 % minimum du carneau vers la chaudière.
