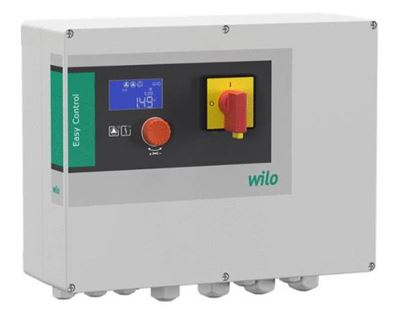

Coffret de commande à microcontrôleur pour la commande entièrement automatique de deux pompes submersibles au moyen de capteurs de signaux analogiques ou numériques. L'entrée des paramètres s'effectue à travers un guidage par menu assisté par symboles et d'un bouton de commande.
Fonctions
- Deux modes de fonctionnement différents pour un large domaine d’application :
- Mode de fonctionnement « vidange » : Pour la vidange de cuves d'eaux chargées
- Mode de fonctionnement « remplissage » : Pour remplir les réservoirs d'eau et les citernes
- Protection réglable contre les surcharges
- Surveillance thermique du moteur
- Fonction « kick » de la pompe
- Temporisation réglable
- Permutation automatique des pompes
- Optimisation du temps de fonctionnement
- Pompe de réserve
- Permutation automatique en cas de défaut
- Surveillance du sens de rotation
- Alarme trop plein avec activation forcée des pompes raccordées
- Protection contre le fonctionnement à sec
- Mémoire pour 10 messages d'erreur, y compris le type de dérangement
Équipement
- Affichage des données et états de service actuels ainsi que des défauts sur l'écran LC et les LED
- Guidage par menu assisté par symboles
- Commutateur principal
- Configuration des paramètres d'exploitation et commande à l'aide d'un bouton de commande
- Accès à distance via ModBus
- Vibreur d'alarme intégré
- Mode de fonctionnement « Ex » pour le chargement de préréglages pour les applications à risque d'explosion
Entrées
- 1 entrée de précision analogique 4-20 mA pour pilotage du niveau avec capteur de niveau
- 3 entrées numériques pour pilotage du niveau avec interrupteur à flotteur
- 1 entrée numérique pour manque d'eau avec interrupteur à flotteur (protection contre marche à sec)
- 1 entrée numérique pour message de trop plein avec interrupteur à flotteur (alarme trop plein)
- 2 entrées pour surveillance thermique de l'enroulement avec sonde thermique bimétal, impossible de raccorder des capteurs PTC !
- 2 entrées pour le raccordement de capteurs d'humidité (par ex. : surveillance de la chambre d'étanchéité ou fuite dans le compartiment moteur)
- 1 entrée numérique pour marche-arrêt externe pour l'activation et la désactivation à distance du mode automatique
Sorties
- 1 contact sans potentiel pour report de marche centralisé (SBM)
- 1 contact sans potentiel pour report de défauts centralisé (SSM)
- 1 contact sans potentiel pour report de marche individuel (EBM) par pompe
- 1 contact sans potentiel pour report de défauts individuel (ESM) par pompe
- 1 sortie analogique 0-10 V pour la transmission de la valeur réelle de niveau
Caractéristiques techniques
- Alimentation réseau : 1~220-230 V, 50/60 Hz ou 3~380-400 V, 50/60 Hz
- Puissance nominale max. P2 par pompe : 4 kW
- Courant assigné max. IN par pompe : 12 A
- Type de branchement : Direct
- Tension de commande : 24 Vcc
- Température ambiante/de service : -30 à +50 °C
- Température de stockage : -30 à +60 °C
- Humidité de l'air relative max. : 90 %, sans condensation
- Matériau du corps : Polycarbonate, résistant aux UV
- Classe de protection : IP54
- Sécurité électrique : Degré de pollution II
Dimensionnement
Attention : Les capteurs de signaux doivent être fournis par le client. Les coffrets de commande ne sont pas protégés contre les explosions et ne doivent être utilisés qu'en dehors des secteurs à risque d'explosion.
Les capteurs de signaux au sein des secteurs à risque d'explosion doivent être raccordés via un circuit électrique à sécurité intrinsèque, p. ex. une barrière de sécurité à diodes ou un relais d'isolation Ex. Il est possible de raccorder directement des pompes dans les zones à risque d'explosion !
